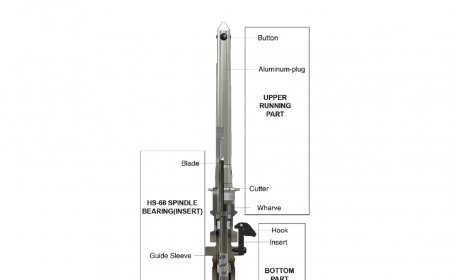

Прядильный шпиндель серии TD7000 - это высокоскоростной и высокопроизводительный шпиндель, который оснащен новой вставкой HPS-68, разработанной нашей компанией. Вставка HPS-68 включает в себя роликовый шейный подшипник и выпуклый подшипник подножки, выпуклый подшипник подножки состоит из радиального подшипника, который работает гидродинамически, и упорного подшипника для поглощения осевых сил. Поскольку внутренний диаметр шейки подшипника составляет 6,8 мм, удалось уменьшить диаметр вала до еще меньшего. Лопасть очень короткая и, следовательно, чрезвычайно жесткая. Силы, действующие в радиальном направлении в районе подшипника подножки, воспринимаются настоящим гидродинамическим радиальным подшипником. Острие лопасти опирается на свободно сидящий плоский диск, который противостоит осевым усилиямВесь подшипник подножки помещен в эластичную втулку, даже малейшие эксцентрические движения демпфируются с помощью катушки. Геометрия шейки подшипника, измененная в микродиапазоне, придает дополнительную стабильность работе шпинделя. Использование сложных передовых производственных линий нового типа с современным оборудованием обеспечивает высокую степень точности. Очень малый люфт, выдержанный в близких допусках, обеспечивается в подшипниках шейки и подножки, что положительно сказывается на работе шпинделя. Такая конструкция подшипников с подножкой дает существенные преимущества, в частности, при высоких скоростях и осевых нагрузках.
прядильный узел
